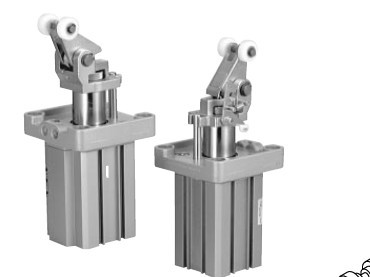

SMC止動氣缸（RSQ、RSG、RSH、RSA）

止動氣缸用于傳送線上，使運行中的弓箭停止。

例：直徑340mm的氣缸，工作壓力為3kgf/cm2時，其理論輸

出力為多少?芽輸出力是多少?

將P、D連接，找出F、F′上的點，得：

F=2800kgf；F′=2300kgf

在工程設計時選擇氣缸缸徑，可根據其使用壓力和理論推力

或拉力的大小，從經驗表1－1中查出。

例：有一氣缸其使用壓力為5kgf/cm2，在氣缸推出時其推力為

132kgf，（氣缸效率為85%）問：該選擇多大的氣缸缸徑?

●由氣缸的推力132kgf和氣缸的效率85%，可計算出氣缸的理論

推力為F=F′/85%=155(kgf)

●由使用壓力5kgf/cm2和氣缸的理論推力，查出選擇缸徑為?6

3的氣缸便可滿足使用要求。

RSA

SMC止動氣缸（RSQ、RSG、RSH、RSA）規格特點

種類 系列 缸徑 安裝形式

動作方式 桿端形式 擴展規格

安裝高度固定式 RSQ 12、16、20、32、40、50 1、通孔安裝

2、螺孔安裝

法蘭安裝 1.單作用彈簧壓出

2.雙作用

4.杠桿形（不可調、可調） 1.帶磁性開關

4.杠桿檢出開關

安裝高度可調式 RSG 40、50

重載型 標準式 RSH 20、32、40、50、63、80

簡易式面是氣缸理論出力的計算公式：

F：氣缸理論輸出力

F′：效率為85%時的輸出力－－（F′=F×85%）

D：氣缸缸徑

P：工作壓力（kgf/C㎡）
