festo導向氣缸應用，費斯托導向氣缸原理
上海乾拓貿易有限公司
電話：021-69000965
傳真：021-39529830-8007
手機：17321056802 (微信就是手機號)
郵箱：17321056802@163.com
企業QQ：2880626084
聯系人：鄭娜

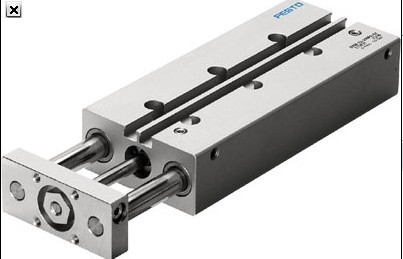

DFM-20-20-P-A-GF
產品代號: 170840
較高速度 0.8 m/s
帶滑動軸承導軌:得益于大直徑導向桿和四個滑動軸承套，剛性高
? 帶循環滾珠軸承導軌:用于需要扭矩負載的應用
? 帶可調終端位置
? 帶液壓緩沖器
較大扭矩Mx 1.85 Nm
在規定的距離xs，較大有用負載和行程的函數關系 67 N
6 bar時的理論作用力，回復行程 141 N
6 bar時的理論作用力，進程 188 N
移動質量 404 g
產品重量 777 g
其它可用接口 參見產品圖紙
氣動連接 M5
材料備注 符合 RoHS
蓋子的材料信息 鍛造鋁合金
從工作負載到連接板的重力中心距 50 mm
festo導向氣缸應用，費斯托導向氣缸原理
行程 20 mm
活塞直徑 20 mm
? 長行程派生型
? 帶終端位置氣動緩沖 PPV
工作模式 雙作用
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明
可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
耐腐蝕等級 CRC 2 - 中等腐蝕影響
環境溫度 -20 ... 80 °C
在終端位置的沖擊能量 0.2 Nm
設計結構 導向
位置檢測 用于接近式傳感器
工作壓力 2 ... 10 bar
密封件的材料信息 NBR
外殼的材料信息 鍛造鋁合金
活塞桿的材料信息 高合金鋼, 耐腐蝕
驅動單元的運作模式 連接軛
緩沖 P: 兩端帶彈性緩沖環/板
裝配位置 任意
導向 普通軸承導向
僅有在相應的安裝附件 SMB-8E 向外安裝時，SMTSO-8E型接近開關才可以被用在行程為20到40mm 的產品上。
內 置 導 軌 .
