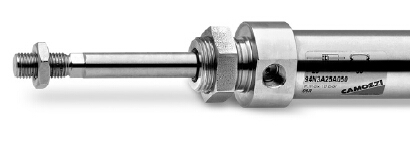

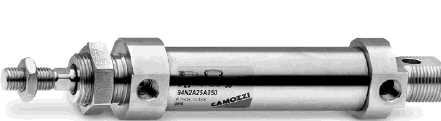

康茂盛不銹鋼微型氣缸,CAMOZZI說明書
特別適用在由于衛生等原因氣缸需要承受嚴格清洗的
場合以及其他一些苛刻的環境下，如腐
蝕性較強的沿海地帶、船舶上以及制藥機械、核設施和食品機械等。
氣缸的活塞上裝有一個永磁鐵，通過安裝磁性接近開關，可得到活塞的位置信號。
95 系列氣缸的前后端蓋上均裝有可
調氣緩沖裝置以及機械緩沖墊，以減少活塞到達行程終端時產生的噪音。
根據 94 和 95 系列氣缸結構的特點，可以更換所有的密封件。
注：1. 安裝附件及磁性接近開關需單獨訂購
2. 磁性接近開關請參閱 1/9.05.01 頁
3. 單作用氣缸較大行程為 50 mm
4. 單作用氣缸小行程為 10 mm
5. 95 系列無單作用氣缸
95 系列：缸徑 25，磁傳，可調氣緩沖
單作用和雙作用
94 系列：缸徑 16, 20, 25，磁傳
94 和 95 系列不銹鋼微型氣缸安裝尺寸符合 ISO 6432 標準。
結構形式端蓋與缸筒無拉桿連接
工作方式單作用和雙作用
材料AISI 316 不銹鋼端蓋和活塞桿，丁腈橡膠密封件，塑料導向元件，
NSF H1 油脂 ，AISI 304 不銹鋼缸筒（94 系列） 或 AISI 316 不銹鋼缸筒（95 系列）
安裝方式螺母，法蘭，腳架，耳軸支架
行程10 ÷ 500 mm
工作溫度0 ÷ 80°C（干燥空氣為 - 20°C）
工作壓力1 ÷ 10 bar
速度10 ÷ 1000 mm/s（空載）
介質潔凈空氣，不需潤滑。如使用了油霧潤滑，
應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）
