伺服電機 EMMS-AS系列附件概述 電纜型號

名稱 電機電纜

適用電機 EMMS-AS-40/55 EMMS-AS-70/100/140

型號 NEBM-T1G8-… NEBM-M23G8-

電纜橫截面 2x (2x 0.25 mm2) (3 A; 48 V; 0.5 KV) 2x (2x 0.5 mm2) (8 A; 300 V; 2.5 KV)

4x 0.75 mm2 (12 A; 630 V; 4.0 KV) 4x 1.5 mm2 (16 A; 630 V; 4.0 KV)

屏蔽

污染等級 3

小彎曲半徑 [mm] 55 64

環境溫度 [°C] –50 … +90 –50 … +90

環境溫度1) [°C] –40 … +90 –40 … +90

電纜特性 適用于拖鏈

防護等級 IP65 (已裝配狀態)

材料 聚氨酯

CE 標記（見合格聲明） 符合歐盟電壓指令

適用電機 EMMS-AS-70 EMMS-AS-190

型號 NEBM-M23G8-… NEBM-M40G8-…

電纜橫截面 4x 0.25 mm2 2x (2x 0.75 mm2) (12 A; 300 V; 2.5 KV)

4x 1 mm2 4x 2.5 mm2 (26 A; 630 V; 4.0 KV)

屏蔽

污染等級 3

小彎曲半徑 [mm] 70 140

環境溫度 [°C] –40 … +80 –50 … +90

環境溫度1) [°C] –30 … +80 –40 … +90

電纜特性 適用于拖鏈

防護等級 IP65 (已裝配狀態)

材料 聚氨酯

名稱 編碼器電纜

適用電機 EMMS-AS-40/55 EMMS-AS-70/100/140/190

型號 NEBM-T1G12-… NEBM-M12W8-…

電纜橫截面 1x (4x 0.14 mm2); (2 A; 30 V; 0.5 KV)

4x 0.34 mm2 (3 A; 30 V; 0.5 KV)

屏蔽

污染等級 3

小彎曲半徑 [mm] 75 75

環境溫度 [°C] –40 … +80 –40 … +80

環境溫度1) [°C] –10 … +80 –10 … +80

電纜特性 適用于拖鏈

防護等級 IP65 (已裝配狀態)

材料 聚氨酯

名稱 解析器電纜

適用電機 EMMS-AS-40/5570/100/140/190

型號 NEBM-M23G12-…

電纜橫截面 3x (2x 0.14 mm2)

2x 0.5 mm2

屏蔽

污染等級 3

小彎曲半徑 [mm] 98

環境溫度 [°C] –50 … +80

環境溫度1) [°C] –40 … +75

電纜特性 適用于拖鏈

防護等級 IP65 (已裝配狀態)

材料 聚氨酯

伺服電機 EMMS-AS系列附件概述 電纜型號

電機電纜型號

適用EMMS-AS-40/55，帶編碼器

(電纜橫截面: 0.75 mm2)

5 550306 NEBM-T1G8-E-5-Q7N-LE8

10 550307 NEBM-T1G8-E-10-Q7N-LE8

15 550308 NEBM-T1G8-E-15-Q7N-LE8

X 長度 1) 550309 NEBM-T1G8-E-…-Q7N-LE8

適用EMMS-AS-70 and EMMS-AS-40/55，帶解析器

(電纜橫截面: 1 mm2)

5 1732657 NEBM-M23G8-E-5-Q8N-LE8

10 1732658 NEBM-M23G8-E-10-Q8N-LE8

15 1732659 NEBM-M23G8-E-15-Q8N-LE8

X 長度 1) 1732660 NEBM-M23G8-E-…-Q8N-LE8

適用EMMS-AS-70/100/140

(電纜橫截面: 1.5 mm2)

5 550310 NEBM-M23G8-E-5-Q9N-LE8

10 550311 NEBM-M23G8-E-10-Q9N-LE8

15 550312 NEBM-M23G8-E-15-Q9N-LE8

X 長度 1) 550313 NEBM-M23G8-E-…-Q9N-LE8

適用EMMS-AS-190

(電纜橫截面: 2.5 mm2)

5 1750241 NEBM-M40G8-E-5-Q10N-LE8

10 1750242 NEBM-M40G8-E-10-Q10N-LE8

15 1750243 NEBM-M40G8-E-15-Q10N-LE8

X 長度 1) 1750244 NEBM-M40G8-E-…-Q10N-LE8

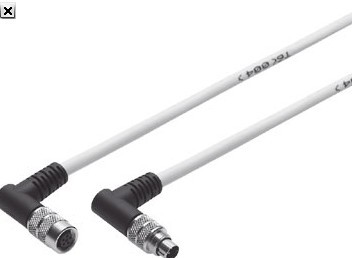

編碼器電纜

適用EMMS-AS-40/55

5 550314 NEBM-T1G8-E-5-N-S1G15

10 550315 NEBM-T1G8-E-10-N-S1G15

15 550316 NEBM-T1G8-E-15-N-S1G15

X 長度 1) 550317 NEBM-T1G8-E-…-N-S1G15

適用EMMS-AS-70/100/140/190

5 550318 NEBM-M12W8-E-5-N-S1G15

10 550319 NEBM-M12W8-E-10-N-S1G15

15 550320 NEBM-M12W8-E-15-N-S1G15

X 長度 1) 550321 NEBM-M12W8-E-…-N-S1G15

解析器電纜

適用EMMS-AS-40/55/70/100/140/190

5 1732653 NEBM-M23G12-E-5-N-S1G9

10 1732654 NEBM-M23G12-E-10-N-S1G9

15 1732655 NEBM-M23G12-E-15-N-S1G9

X 長度 1) 1732656 NEBM-M23G12-E-…-N-S1G9
