TURCK流量傳感器種類特性及流量特性

FCA-FCST-G1/4-A4

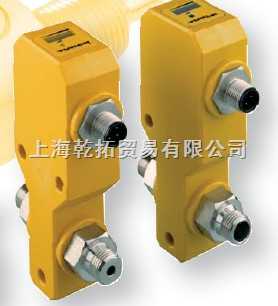

液體介質的緊湊型設備

■集成信號處理器的傳感器

■傳感器和信號處理單元結合在一個外殼中，進行局部調整和顯示

■通過電位器進行調節，操作方便

■晶體管，繼電器或電流輸出

■耐化學傳感器材料：哈氏合金，鈦，陶瓷，塑料

■FCS系列：插入原理

 - 適用于DN20的所有公稱管徑

 - 耐壓達100巴

 - 可調范圍在1厘米/秒到300厘米/秒之間

FCI系列：內聯原理

 - 適用于直徑小于DN20的小型管徑，

 - 適用于中小流量，

 - 無干擾內置部件，自由管截面，無壓力損失

 - 幾秒鐘內響應時間短

 - 可調范圍在1 ml / min和30 l / min之間

液體遠程探頭

■連接到FM系列智能評估單元的傳感器

■小型房屋風格和小的空間要求

■高防護等級IP68，較大安裝自由度

■耐化學傳感器材料：哈氏合金，鈦，陶瓷，塑料

■在機柜的信號處理器上進行調整和顯示

■FCS系列：插入原理

 - 適用于DN20的所有公稱管徑

 - 不同的浸泡長度

高壓版高達500巴

 - 高達120°C的高溫版本

 - 可調范圍在1厘米/秒到300厘米/秒之間

■FCI系列：內聯原理

 - 適用于小至DN10的小型管徑，適用于小流量

 - 無干擾內置部件，自由管截面，無壓力損失

 - 秒鐘內響應時間短

 - 可調范圍在5 ml / min和6 l / min之間

流體特性

流體類型流體分為液體、氣體、蒸汽。有些傳感器（如電磁式）不能測氣體；插入熱式則不能測液體。

溫度、壓力、密度它們是選擇傳感器提供的重要參數，特別是在工況下的參數，對于氣體流量還應了解其體積流量是工作狀態，還是標準狀態。

粘性液體粘性相差較大會影響選型，如粘性大的液體宜用容積式流量傳感器，而不宜選用渦輪、浮子、渦街等流量傳感器。

腐蝕、結垢、臟污對于這類流體，不宜選用有轉動件及有檢測件的傳感器。即使對于聲、電磁式流量傳感器，也會因腐蝕管道帶來誤差。如口徑50MM，結垢0.5～1MM，將帶來0.5～1%的誤差。

特殊參數某些流體參數會影響傳感器的工作，如壓縮性系數影響差壓式；比熱及熱傳導系數影響熱式；電導率影響電磁；聲速影響聲。

單相、多相相是指在一個系統中具有相同的物理、化學性質的物質，不同的相有較明顯的界面，通常工業中大多為單相，隨著工業的發展出現了多相流（氣固、氣液、液固或氣固液）等的流量測量問題。

溫度安裝方法

1.一次計量系統：這種安裝情況指在整個供暖系統中，只有這一個計量系統。

2.二次計量系統：和一次系統不同的是安裝位置處的計量屬于次計量。

3.家庭用戶中的單獨供暖計量：隨著分戶計量的普及和供暖節能工程的推進目前這種安裝方法比較常見。

4.垂直供暖的分配計量：主要用于垂直供暖系統中的供暖計量。

F(T)CST系列型號

FCA-FCST-G1/2-A4

FCA-FCST-G1/2-A4/L037

FCA-FCST-G1/4-A4

FCA-FCST-G3/4-A4

FCA-FCST-N1/2-A4

FCI-1/2-1/4-1/4-A4

FCI-1/4-1/4-1/4-A4

FCI-34D10A4P-AP8X-H1141

FCI-34D10A4P-ARX-H1140

FCI-34D10A4P-LIX-H1141

FCIC-G1/4A4P-AP8-H1141/0.5

FCIC-G1/4A4P-AP8-H1141/1.0

FCIC-G1/4A4P-AP8-H1141/1.5

FCIC-G1/4A4P-LIL-H1141/1.0

FCIC-G1/4A4P-LIL-H1141/2.0

FCIC-G1/4A4P-PL-H1141/1.0

FCIC-G1/4A4P-PL-H1141/2.0

FCI-D03A4-NAEX-H1141/M12

FCI-D03A4-NAEX-H1141/M16

FCI-D03A4-NA-H1141/M12

FCI-D03A4-NA-H1141/M16

FCI-D03A4P-NA

FCI-D04A4P-AP8X-H1141

FCI-D04A4P-ARX-H1140

FCI-D04A4P-LIX-H1141

FCI-D04A4P-NA-H1141

FCI-D06CTP-AP8X-H1141

FCI-D06CTP-ARX-H1140

FCI-D06CTP-LIX-H1141

FCI-D09A4-NAEX-H1141/M16

FCI-D09A4-NA-H1141/M16

FCI-D10A4P-AP8X-H1141

FCI-D10A4P-AP8X-H1141/A

FCI-D10A4P-ARX-H1140

FCI-D10A4P-ARX-H1140/A

FCI-D10A4P-LIX-H1141

FCI-D10A4P-LIX-H1141/A

FCI-D10A4P-NA-H1141

FCI-D15A4P-AP8X-H1141

FCI-D15A4P-ARX-H1140

FCI-D15A4P-LIX-H1141

FCI-D20A4P-AP8X-H1141

FCI-D20A4P-ARX-H1140

FCI-D20A4P-LIX-H1141

FCI-TCD04A4P-AP8X-H1141

FCI-TCD04A4P-ARX-H1140

FCI-TCD04A4P-LIX-H1141

FCMI-10D08DYA4P-LIUP8X-H1141

FCMI-15D12DYA4P-LIUP8X-H1141

FCMI-3/4D12DYA4P-LIUP8X-H1141

FCMI-3/8D08DYA4P-LI-UP8X-H1141

FCS-50A4-AP8X-H1141/D014

FCS-50A4-NA/D014

FCS-68A4-AP8X-H1141/D003

FCS-68A4-NA/D003

FCS-DN25A4-NA/D100

FCS-G1/2A4-AN8X-H1141

FCS-G1/2A4-AP8X-H1141

FCS-G1/2A4-AP8X-H1141/L080

FCS-G1/2A4-NA

FCS-G1/2A4-NA/D100

FCS-G1/2A4-NA/L080

FCS-G1/2A4-NA/L120

FCS-G1/2A4-NA/L200

FTCS-G1/2A4P-2AP8X-H1140

FTCS-N1/2A4P-2AP8X-H1140

FTCST-A4P-2AP8X-H1140

FTCST-A4P-2ARX/115VAC

FTCST-A4P-2ARX/230VAC

FW-D9TLEDKU9PG-W-FC-ME-SH-8,5

FW-D9TLEDKU9XX-G-FC-ME-SH-8,5

FW-M12KU5D-G-SB-ME-SH-8

FW-M12KU5W-G-ZF-ME-SH-9

FW-M12ST5D-G-SB-ME-SH-8

FW-M12ST5W-G-ZF-ME-SH-9
