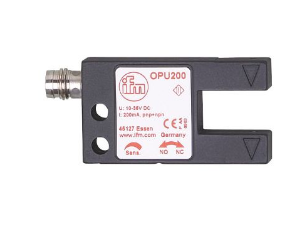

叉式光電傳感器，易福門傳感器快速報價

工作電壓 [V] 10...35 DC

電流損耗 [mA] < 40

防護等級 III

小的可識別物體直徑 [mm] 0.3

工作條件

環境溫度 [°C] -25...60

外殼防護等級 IP 67

/測試

EMC電磁兼容

EN 60947-5-2

MTTF [年] 659

機械技術數據

重量 [g] 54

尺寸 [mm] 25 x 10 x 45

叉式光電深度D [mm] 17

叉式光電寬度W [mm] 10

原材料 外殼: 模壓鑄鋅 黑色鋁陽極氧化處理; 透鏡: 玻璃

顯示器/操作件

顯示

開關狀態 1 x LED, 黃色

注釋

包裝單位 1 件數

電氣連接

接口 接插件: 1 x M8

反相保護 是

光線種類 紅外線

波長 [nm] 880

結構分析

光電傳感器通常由三部分構成，它們分別為：發送器、接收器和檢測電路。

發射器帶一個校準鏡頭，將光聚焦射向接收器，接收器出電纜將這套裝置接到一個真空管放大器上。在金屬圓筒內有一個小的白熾燈做為光源，這些小而堅固的白熾燈傳感器就是如今光電傳感器的雛形。

接收器有光電二極管、光電三極管及光電池組成。光敏二極管是現在常見的傳感器。光電傳感器光敏二極管的外型與一般二極管一樣，只是它的管殼上開有一個嵌著玻璃的窗口，以便于光線射入，為增加受光面積，PN結的面積做得較大，光敏二極管工作在反向偏置的工作狀態下，并與負載電阻相串聯，當無光照時，它與普通二極管一樣，反向電流很小稱為光敏二極管的暗電流;當有光照時，載流子被激發，產生電子-空穴，稱為光電載流子。

此外，光電傳感器的結構元件中還有發射板和光導纖維。角反射板是結構牢固的發射裝置，它由很小的三角錐體反射材料組成，能夠使光束準確地從反射板中返回。它可以在與光軸0到25的范圍改變發射角，使光束幾乎是從一根發射線，經過反射后，仍從這根反射線返回。
