工作原理

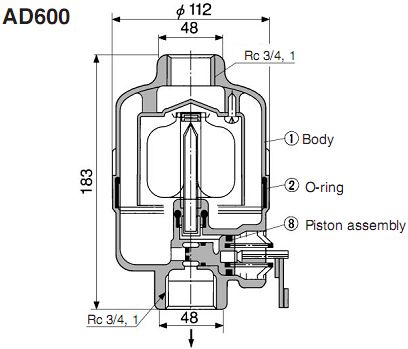

SMC AD600自動排水器內部結構如圖所示。當殼體內無氣壓時，彈簧使活塞復位，排水口被關閉。若需排水，可手拉操作桿，克服彈簧力使活塞右移，便可排放冷凝水。當殼體內有氣壓時，作用在活塞小頭端面上的氣壓力不足以克服彈簧力，不排水。隨著水位的不斷升高，浮子的浮力大于浮子重量和作用在噴嘴上的蓋板上的氣壓力之和時，噴嘴便開啟，這時活塞大頭的左端面上也受氣壓力的作用，則作用于活塞上的氣壓力大于彈簧力，使活塞右移而排水。排水至一定量，浮子落下，封住噴嘴。活塞大頭左腔氣壓從溢流孔泄去，活塞復位，這個延時時間可使水基本排完。

SMC AD自動排水器分類

SMC AD自動排水器按工作原理，使用多的是浮子式，浮子式又分為帶手動操作排水型和不帶手動操作的排水型；常開型、常閉型。無氣壓時，排水口處于開啟狀態為常開型，排水口處于關閉狀態為常閉型。

SMC AD自動排水器主要技術參數

SMC AD自動排水器使用注意事項

1）排水口應垂直向下。
2）空壓機功率必須符合上表的要求才能達到自動排水器的較動作壓力所必須的流量。
3）常開型自動排水器無氣壓時可排放冷凝水，但壓力于較動作壓力時，排水口可能有排氣現象。
