供應FESTO兩位三通電磁閥566441
結構原理：
先導壓力3) [bar] 2.5 … 8 1.5 … 8 3 … 8
環境溫度[°C] –5 … +50, 帶保持電流降–5 … +60
介質溫度[°C] –5 … +50, 帶保持電流降–5 … +60
? 用于2x兩位三通,兩位五通和三位五通閥
? 2 … 10 和12, 14, 16 個閥位
? 板式閥始終采用外先導。通過氣路板設置先導氣源。用于此用途的氣路板供貨范圍內包括一個短堵頭和一個長堵頭。
垂直壓力進氣板能讓安裝其上的閥分別實現進氣和排氣。

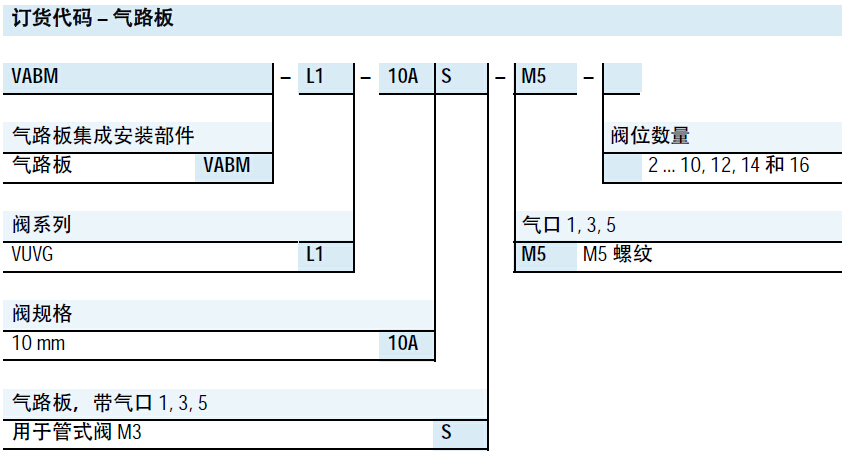

氣路板帶M5, M7, G1/8 和G1/4工作氣口
工作介質壓縮空氣，符合ISO 8573-2010 [7:4:4]
工作壓力內[bar] 2.5 … 8 1.5 … 8 3 … 8 3 … 8
外[bar] –0.9 … 10 –0.9 … 8
產品作用：
如果上下疊加了兩塊進氣板，閥可完全獨立于閥島實現進氣和排氣（代碼CS）。
使用兩位三通閥時的幾點注意兩位三通閥的結構為一個閥體有兩個閥，并帶有彈簧復位。對于這些閥，復位運動的力來自于氣1。
因此，真空工作僅可用于氣口3和5，而不能用于氣口1。
電接口通過電接口插件? 頁碼103
工作電壓[V DC] 5, 12 和24 ±10%
功率[W] 1, 降0.35 帶保持電流降
持續通電率[%] 100
防護等級，符合EN 60529 IP40 (帶插座), IP65 (帶M8)
用外先導氣源時，真空可連接兩位五通和三位五通閥的氣口1, 3,5。
帶氣復位的兩位三通閥不適用于逆向工作，因為氣口1 必須有至少小先導壓力。
