德國圖爾克進口電容式傳感器BC10-M30K-VN4X

性能參數：

輸出性能4線, 互補觸點, NPN

短路保護是/ 循環

壓降在 Ie e 1.8 V

斷路/反極性保護是/ 是

UL

感應面材料塑料, PA12-GF30, 黃

可耐壓前端防護帽e 3 bar

較大扭矩25 Nm

電氣連接電纜

線纜材質? 5.2, LifYY, PVC, 2 m

線纜橫截面4 x 0.34mm2

防震動性55 Hz (1 mm)

防沖擊性30 g (11 ms)

防護等級IP67

MTTF 1080 年 符合SN 29500 (Ed.99) 40 °C

開關狀態指示LED指示燈 黃

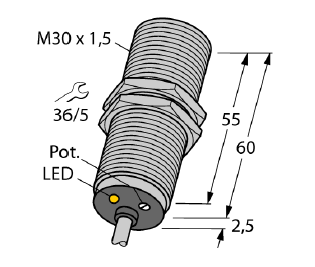

M30 × 1.5 螺紋

額定開關距離（齊平） 10 mm

額定開關距離（非齊平） 10 mm

安全工作距離e (0.72 x Sn) mm

磁滯2…20 %

功能原理:

電容式傳感器用于非接觸地和無磨損地檢測金

屬（導電）和非金屬（非導電）的檢測物體。

設計螺紋, M30 × 1.5

尺寸62.5 mm

外殼材料金屬, CuZn, 鍍鉻

溫度漂移型號 20 %

重復精度e 2 滿量程的 %

工作溫度-25…+70 °C

工作電壓10…65 VDC

余波e 10 % Uss

直流額定工作電流e 200 mA

空載電流 I0 e 15 mA

漏電流e 0.1 mA

開關頻率0.1 kHz

隔離測試電壓e 0.5 kV

銅鍍鉻

可通過電位計調節靈敏度

4線直流, 10-65 VDC

互補觸點，NPN輸出

線纜連接

接線圖
