MRONE3JM-R4M4-G安全門開關用途

檢測門開閉的開關。

特性數據據

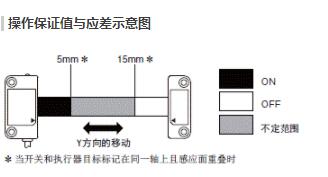

操作值與應差示意圖

D40A / G9SX-NS 額定值 / 性能 6

注1. 操作距離是開關和執行器感應面之間的距離。

2. 點A、B 僅顯示額定值/性能中操作特性的數值。（X=0 時的操作值）

　圖中實線僅為顯示通過點A、B 時的假設操作距離值，非操作值。

3. 圖中虛線為環境溫度為＋23℃時的參考值，非操作值。

4. 操作距離可能受到周?chē)慕饘佟㈦姶胖苿?dòng)器和溫度的影響。

*1. 通過邏輯AND連接多個單元時， 運轉時間/響應時間由邏輯AND連接的所有單元的運轉時間/響應時間累積計算而得。

*2. 表示當安全輸入在所有其它條件設定后ON時的操作時間。

*3. 在滿足其他條件的前提下， 表示邏輯AND輸入和非接觸式門開關輸入轉為ON的動作時間。

*4. 其中不包括所連接的G9SX-NS□的操作時間或響應時間。

*5. 不包括G9SX-EX-□中內部繼電器的操作時間或響應時間。

*6. 24V時非接觸式門開關輸入短路故障的故障檢測時間為35ms以下。

如果為作為門開關以外的應用使用開關， 則使用35ms的故障檢測時間計算安全距離。

*2. 當開關和執行器目標標記在同一軸上且感應面重疊時， 如果是分離則其為開關從ON到OFF操作位置的距離。（下圖B為15mm）

*3. 傳動器接近時切換至ON?？梢圆捎?0mA的輔助輸出驅動SSR的G3R系列產品

有多種類型可供選擇。

采用了電子檢測構造，非接觸式門開關運轉更穩定

MRONE3JM-R4M4-G安全門開關用途
