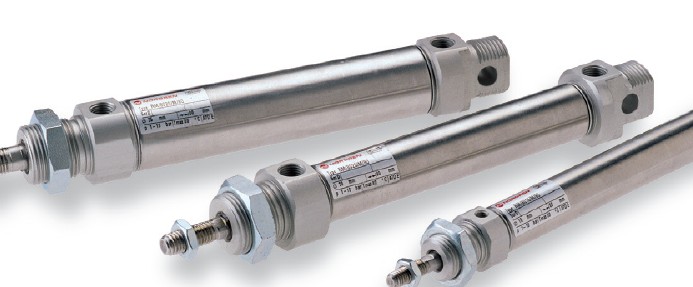

NORGREN圓筒型氣缸，參數報價
氣缸：
正確的氣缸大小選擇取決于所要求的
輸出力和供氣壓力，在v頁的表中列出了
用牛頓為單位表示的單作用及雙氣缸的理論推力和拉力。
有桿氣缸的有桿腔有效面積等于活塞的面積減去活塞桿的面積。
為了氣缸平穩可控及無故障的工作，缸規格選擇時應其理論輸出力比實際要求高出30%-50%，以補給內外摩擦力及背壓和流動壓降而形成的額外負載
標準型為磁性活
符合ISO6432
高強度、雙壓接端蓋標準設計
防腐蝕
標準型采用缸前端安裝螺母
和活塞桿鎖緊螺母
可選氣口位置以便緊湊安裝
介質
經過濾的潤滑或非潤滑壓縮氣體
工作方式：
單作用（彈簧縮回）
磁性活塞，阻尼緩沖
工作壓力：
2 ~ 10bar
工作環境溫度：
-10°C ~ 80°C
在于+2°C條件下使用時，請向本公司技術服務
部咨詢
行程：
標準值見表
非標準較大可達50mm
材料：
缸體：不銹鋼（奧氏體）
端蓋：潔凈陽極氧化鋁合金
活塞桿：不銹鋼（奧氏體）
緩沖墊：聚氨脂
密封件：丁腈橡
補償量隨著應用系統的不同而不同，對夾緊氣缸僅需要一個小值，
但對于速運動就需要一個大值，流動壓降約占10%-20%。
經驗規則：對高速運動的氣缸，其理論輸出力應比實際要求要
高出25%,速時應高出50%，而速應高出。
