歐姆龍安全門開關技術指導，D40Z-1C2

工作原理

額定值/性能(非接觸式門開關)

型號 D40Z-1C□

動作特性 動作距離(OFF-->ON) 5mm以上＊1

動作距離(ON-->OFF) 15mm以下＊1

應差 請參閱Catalog的“檢測范圍(典型特性數據)”。

溫度影響 請參閱Catalog的“檢測范圍(典型特性數據)”。

重復精度 動作距離的±10%(23℃時)

響應時間(ON-->OFF)＊2 25ms以下

動作時間(OFF-->ON)＊2 100ms以下(開關和激勵器之間的距離為5mm)

使用環境溫度 -10～65℃(不結冰、不結露)

使用環境濕度 25%～85%

絕緣電阻(充電部和外殼間) 50MΩ以上(DC500V兆歐表)

耐電壓(充電部和外殼間) AC1,000V 1分鐘

污染度 3

電磁兼容性 符合IEC/EN 60497-5-3標準

耐振動 10～55～10Hz(單振幅：0.75mm，雙振幅：1.5mm)

耐沖擊 300m/s2以上

防護等級 IP67

材料 PBT樹脂

安裝方式 M4螺釘

端子螺釘緊固扭矩 1 N·m

電源電壓 DC24V +10%/-15%

功耗＊3 0.5W以下

輔助輸出 光耦輸出：DC24V，負載電流：10mA

LED顯示 未檢測到激勵器(紅燈亮)，出錯(紅燈閃爍)，

檢測到激勵器(黃燈亮)，檢測到激勵器且非接觸式門開關輸入OFF(黃燈閃爍)

連接電纜 2m，5m

連接數量＊4 30臺(配線長度不得過100m)

重量 開關：約175g，激勵器：約20g(D40Z-1C5)

＊1.開關和激勵器的目標標志在同一軸上且傳感檢測面一致的情況下，

接近時由OFF切換到ON的距離和遠離時由ON切換到OFF的距離。

詳情請參閱Catalog的“檢測范圍(典型特性數據)”。

＊2.此處為非接觸式門開關輸出的特性值。

＊3.不含負載的功耗。

＊4.詳情請參閱Catalog的17條。

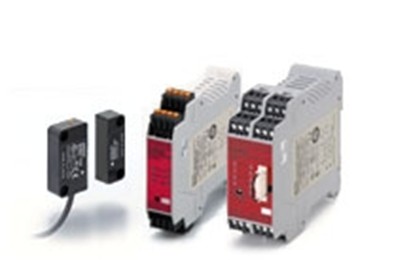

產品圖片
