參考日本OMRON增量型編碼器,DAMC-5020

將旋轉量通過脈沖輸出的旋轉編碼器，通過檢測脈沖數可以檢測旋轉量

? 增量型

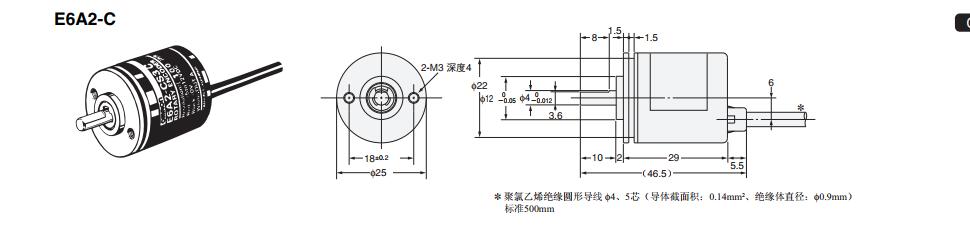

? 外徑：φ25

? 分辨率 （較大）：500P/R

性能：

1. 接通電源時，流過約9A的浪涌電流。（時間：約0.3ms）

2. 電氣較高響應轉速由分辨率以及較高響應頻率決定。

因此，旋轉過較高響應轉數時將無法跟上電器信號。

3. 對水、油無法保護。

型號 E6A2

-CWZ3E

E6A2

-CWZ3C

E6A2

-CWZ5C

E6A2

-CW3E

E6A2

-CW3C

E6A2

-CW5C

E6A2

-CS3E

E6A2

-CS3C

E6A2

-CS5C

電源電壓 DC5V－5%～12V＋10%

紋波 (p-p) 5%以下

DC12V－

10％～24V

＋15％紋波

(p-p) 5％

以下

DC5V－5%～12V＋10%

紋波 (p-p) 5%以下

DC12V－

10％～24V

＋15％紋波

(p-p) 5％

以下

DC5V－5%～12V＋10%

紋波 (p-p) 5%以下

DC12V－

10％～24V

＋15％紋波

(p-p) 5％

以下

消耗電流 *1 50mA以下 30mA以下 30mA以下 20mA以下 30mA以下 20mA以下

分辨率

（脈沖/旋轉） 100、 200、 360、 500 10、20、60、100、200、300、360、

500

輸出相 A相、 B相、 Z相 A相、 B相 A相

輸出形式 電壓輸出 NPN集電極開路輸出 電壓輸出 NPN集電極開路輸出 電壓輸出 NPN集電極開路輸出

輸出容量

輸出電阻：

2kΩ

輸出電流：

20mA以下

殘留電壓：

0.4V以下

輸出電流

 20mA時

施加電壓：DC30V以下

負載電流：30mA以下

殘留電壓：0.4V以下

（負載電流30mA時）

輸出電阻：

2kΩ

輸出電流：

20mA以下

殘留電壓：

0.4V以下

輸出電流

 20mA時

施加電壓：DC30V以下

負載電流：30mA以下

殘留電壓：0.4V以下

（負載電流30mA時）

輸出電阻：

2kΩ

輸出電流：

20mA以下

殘留電壓：

0.4V以下

輸出電流

 20mA時

施加電壓：DC30V以下

負載電流：30mA以下

殘留電壓：0.4V以下

（負載電流30mA時）

較高響應頻率 *2 30kHz

輸出相位差 A相、Ｂ相的相位差　90°±45° ───

輸出效率比 ─── 50±25%

輸出開始、

結束時間

1.0μs以下

導線長度

500mm、

負載電流

10mA

1.0μs以下 導線長度

500mm、控制輸出電壓

5V、負載電阻1kΩ

1.0μs以下

導線長度

500mm、

負載電流

10mA

1.0μs以下 導線長度

500mm、控制輸出電壓

5V、負載電阻1kΩ

1.0μs以下

導線長度

500mm、

負載電流

10mA

1.0μs以下 導線長度

500mm、控制輸出電壓

5V、負載電阻1kΩ

起動轉矩 1mN·m以下

慣性力矩 1×10－7

kg·m2以下

較大軸

負載

徑向 10N

軸向 5N

允許較高轉速 5,000r/min

環境溫度范圍 工作時：－10～＋55℃、保存時：－25～＋80℃ （無結冰）

環境濕度范圍 工作時、保存時：各35～85％RH （無結露）

絕緣電阻 20MΩ以上 （DC500V兆歐表）導線端整體與外殼間

耐電壓 AC500V 50/60Hz 1min 導線端整體與外殼間

振動 （耐久） 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h

沖擊 （耐久） 500m/s2

 X、 Y、 Z各方向 3次

保護結構 *3 IEC標準 IP50

連接方式 導線引出型 （標準導線長500mm）

材質

外殼 鋁合金

本體金屬部 鋁

軸 SUS420J2

安裝支架 鐵 鍍鋅

質量 （包裝后） 約35g

附件 耦合器、伺服安裝支架 （E6A2-CWZ□附帶）、六角扳手、使用說明書
