SMC回轉夾緊缸主要作用CLK2GA63-125YA-F-P3DWSE
?允許慣性力矩提高3倍。
?。ㄅc高負載型MK2系列相同）
?4面均可安裝小型磁性開關。
?全長尺寸與原MK系列相同。
?原MK、 MK2已改善合并為新MK系列。
注意
q不可在下記環境下使用，請注意。
●切削油等液體濺到活塞桿上的場所。
●有粉塵、切粉、塵埃等異物的場所。
●周圍溫度過使用范圍的場所。
●日光直射的場所。
●可能被腐蝕的環境中。

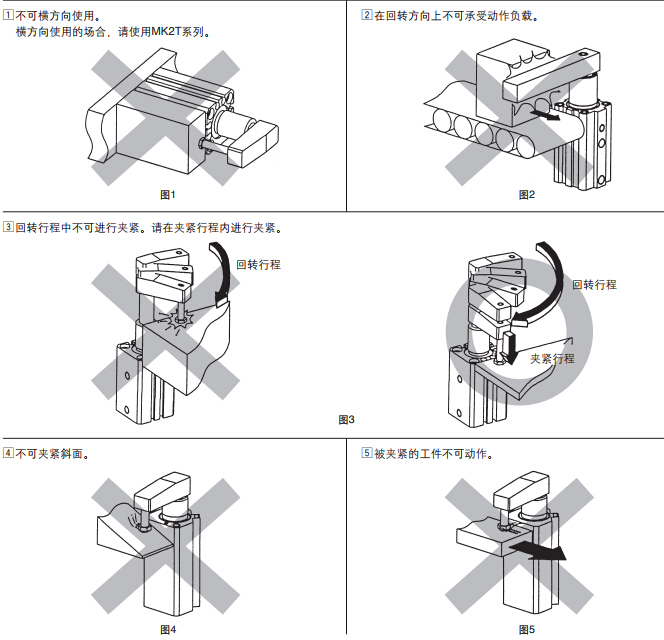

w氣缸的活塞桿若受到回轉力，會導致動作不良、不回轉精度降，所以使用時，必須遵守下記事項。
z氣缸必須垂直安裝使用。(圖1)
x回轉方向的工作(夾緊、限位器等)，不可進行。(圖2)
c夾緊必須在夾緊行程(直線行程)范圍內進行。(圖3)
v工件的夾緊面，必須對氣缸軸線成垂直的面上進行。(圖4)
b不要使夾緊中的工件由于受外力等原因而動作。(圖5)
n此外，不要使氣缸的活塞桿承受回轉力的作用。
