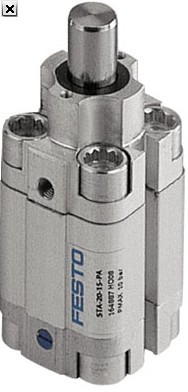

德國FESTO止動氣缸DFSP-50-30-DF-PA

產品說明：

行程 30 mm

活塞直徑 50 mm

活塞桿螺紋 M8

緩沖 P: 兩端帶彈性緩沖環/板

裝配位置 任意

工作模式 雙作用

設計結構 活塞

活塞桿

型材缸筒

位置檢測 用于接近式傳感器

活塞桿末端 陰螺紋

防止扭轉/導向 圓形活塞桿

工作壓力 1 ... 10 bar

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

環境溫度 -10 ... 80 °C

沖擊力 6,280 N

在切換操作時的許用側向力 1,570 N

較大循環頻率 5 Hz

安裝類型 可選

帶通孔

具有內（陰）螺紋

帶附件

氣動連接 G1/8

材料備注 符合 RoHS

材料信息，法蘭螺絲 鋼, 鍍鋅

材料信息，蓋 鍛造鋁合金

陽極氧化處理

材料信息，密封 TPE-U(PU)

材料信息，活塞桿 高合金鋼, 耐腐蝕

材料信息，卷 鋼, 鍍鋅

材料信息，缸筒 鍛造鋁合金

主要技術參數

缸徑 ? 16 20 32 40 50

氣接口 M5 M5 Gx Gx Gx

行程 [mm] 5 … 15 5 … 20 5 … 25 5 … 30 5 … 30

較大循環速度 [Hz] 5

結構特點 活塞

活塞桿

活塞桿，帶滾輪

缸筒

抗扭轉

工作模式 雙作用，帶彈簧，拉

雙作用，不帶彈簧

單作用，拉

緩沖形式 兩端帶彈性緩沖墊

安裝方式 通過通孔

通過內螺紋

通過附件

位置感測 通過接近開關

安裝位置 任意

工作和環境條件

缸徑 ? 16 20 32 40 50

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作/先導介質注意事項 可采用潤滑介質（必須以后始終采用潤滑介質）

小工作壓力

不帶彈簧 [bar] 1

帶彈簧 [bar] 2.8 1.6 1.2 1.2 1.2

較大側向力時 [bar] ? 頁碼 10

較大工作壓力 [bar] 10

環境溫度1) [°C] –10 … +80

耐腐蝕等級 CRC2) 2
