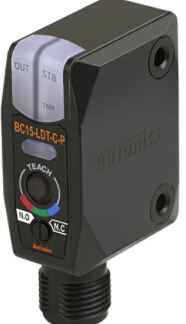

AUTONICS色標傳感器應用領域BC15-LDT-C-P

BC系列色標傳感器提供的色彩匹配精度，用于高和穩定的顏色檢測。傳感器采用12位 RGB 3色LED光源，通過對比設置顏色及檢測到的顏色來判定物體有無。包含2種檢測模式，每種模式有3段靈敏度設置，實現了業界較高水準的顏色識別功能。 本產品通過W1.24 X L6.7mm矩形光斑，可識別微小物體及標簽的顏色。IP67防護等級，防水防塵，可在噴霧、清洗環境中安心使用。

技術參數

檢測類型 限定距離反射型

檢測距離        15mm

應差距離        較大檢測距離的20%(因檢測模式或靈敏度存在差異)

光斑尺寸 1.24×6.7mm(矩形)

檢測模式 C(顏色)模式, C+I(顏色+明暗)模式

輸出模式           顏色匹配輸出, 顏色不匹配輸出

外部輸入    外部設置線纜輸入

材質        外殼: PC, 檢測部: 亞克力, 支架: 304不銹鋼 , 螺栓: 碳素鋼

檢測物           顏色(不透明, 半透明材質)

光源          全色彩LED(紅色, 綠色, 藍色)

響應時間           500?

計時器功能 計時器功能

連接線纜類型 接插型(M12)

環境光照度 白熾燈: Max. 3,000lx

環境溫度      -10~55℃, 存儲時: -25~75℃

防護等級          IP67

環境濕度 35~85%RH, 存儲時: 35~85%RH

電源電壓         12-24VDC±10%(紋波P-P: Max.10%)

消耗電流          Max.30mA

靈敏度調節 3檔

動作模式          顏色, 顏色+明暗

控制輸出          PNP集電極開路

※環境特性為未結冰、結露狀態。
