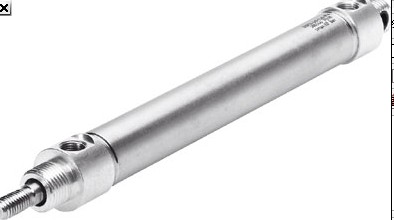

費斯托圓形氣缸質量要求DSBC-80-40-PPVA-N3

工作和環(huán)境條件

缸徑 ?              8 10 12 16 20 25 32 40 50 63

工作介質    壓縮空氣符合 ISO 8573-1:2010 [7:4:4]

工作/先導介質注意事項    可用潤滑介質工作（今后須始終潤滑工作）

環(huán)境溫度2)

    DSNU-… [°C]     –20 … +80

   DSNU-…-S6 [°C]     0 … +120

   DSNU-…-S10 [°C]     +5 … +80

   DSNU-…-S11 [°C]       +5 … +80

    DSNU-…-R3 [°C]     –20 … +80

    DSNU-…-A6 [°C]   –        –40 … +150

1) 帶 DSNU-12- … -PPV (兩端帶可調氣動緩沖): 2 … 10 bar

2) 注意接近開關工作范圍.

主要技術參數(shù)

缸徑 ?        8  10  12  16  20  25  32  40  50  63

符合 ISO       6432                   –

氣接口        M5  M5  M5  M5  Gx  Gx  Gx  G?  G?  Gy

活塞桿螺紋   M4  M4  M6  M6  M8  M10x1.25  M10x1,25 M12x1,25  M16x1,5  M16x1,5

行程1) [mm]   1…100   1…200    1…320    1…500

結構特點    活塞 / 活塞桿 / 缸筒

緩沖

  DSNU-…-P    兩端帶彈性緩沖墊

  DSNU-…-PPV     –           兩端帶可調緩沖

   DSNU-…-PPS    –              兩端帶自調緩沖

緩沖長度

  DSNU-…-PPV [mm]   – 9 12 15 17 14 18 20 21

  DSNU-…-PPS [mm]   –    12 15 17 14 18 20 21

位置感測    通過接近開關

安裝方式     直接安裝 (僅 MH 派生型)

              通過附件

安裝位置        任意

1) 帶位置感測的氣缸至少需要行程為 10 mm 以確保感測

按要求提供更長行程。

-H- 注意：該產品符合 ISO 1179-1 和 ISO 228-1 標準。
