2 壓力板
EV-...-DP
防止膜片受到外部損害 1 / 5.4-8
3 快插接頭
QS
用于連接具有標準外徑的氣管 快插接頭
1 腳架安裝件
HBEV
用于水平夾緊方向 – 1 / 5.4-8

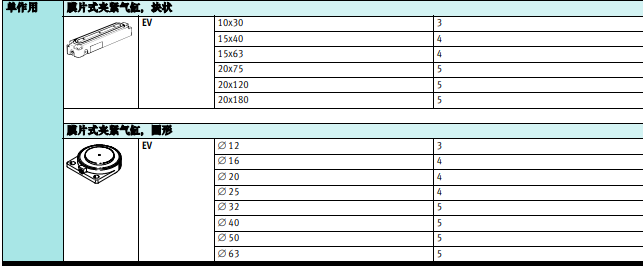

夾緊區域尺寸 10x30 15x40 15x63 20x75 20x120 20x180
氣接口 M3
工作介質 過濾壓縮空氣，潤滑或未潤滑
結構特點 膜片式夾緊氣缸
緩沖形式 無
位置感測 無
安裝位置 任意等效缸徑 ? 20 28 35 44 55 68
氣接口 M3 M5
工作介質 過濾壓縮空氣，潤滑或未潤滑
結構特點 膜片式夾緊氣缸

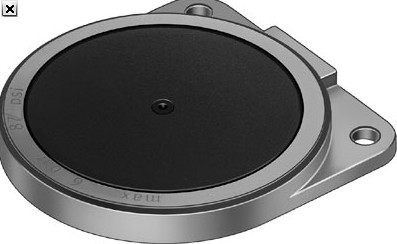

夾緊區域直徑 ? 12 16 20 25 32 40 50 63
緩沖形式 無
位置感測 無
安裝型式 通過通孔
通過附件
安裝位置 任意
主要技術參數 – 膜片式夾緊氣缸，圓形安裝型式 通過通孔
