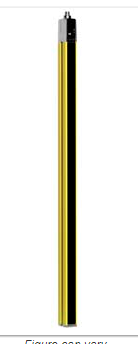

勞易測光幕接收器：MLC510R14-2100.1配置

資料

MLC510R14-1050.1

MLC510R14-1500.1

MLC510R14-150.1

MLC511R14-1050.1

MLC510R14-1650.1

MLC510R14-1200.1

MLC510R14-1800.1

MLC510R14-2100.1

MLC510R14-450.1

MLC510R14-2250.1

MLC510R14-2550.1

MLC510R14-300.1

產品資料

基本數據

MLC 500 系列

設備類型接收器

包含2個BT-NC滑塊

應用程序手指保護

職能

基本功能包

功能傳輸通道切換，自動啟動/重啟

特征參數

類型4，IEC / EN 61496

SIL 3，IEC 61508

SILCL 3，IEC / EN 62061

性能等級（PL）e，EN ISO 13849-1

每小時PFH D 7.73E-09

任務時間20年，EN ISO 13849-1

類別4，EN ISO 13849

保護區數據

分辨率14毫米

保護區高度2,100毫米

光學數據

發射器和接收器之間的同步光

電氣數據

保護電路過壓保護，短路保護

性能數據

電源電壓U B 24 V，DC，-20 ... 20％

大電流消耗 150毫安

保險絲2半時滯

輸出

安全相關開關輸出（OSSD）的數量2件

安全相關的開關量輸出

類型安全相關的開關輸出OSSD

開關電壓高，小值 18伏

開關電壓，大 2.5伏

開關電壓，典型值 22.5伏

直流電壓類型

大電流負載 380毫安

負載電感2,000 μH

負載能力0.3 μF

剩余電流，大值 0.2毫安

剩余電流，典型值 0.002毫安

壓降1.5 V

安全相關的開關量輸出1

開關原理+24 V開關

開關元件晶體管，PNP

安全相關的開關量輸出2

開關原理+24 V開關

開關元件晶體管，PNP

定時

響應時間89毫秒

重新啟動延遲時間100毫秒

連接

連接數1件

連接1

連接類型連接器

功能機界面

螺紋尺寸M12

類型男

材料金屬

針數5-針

電纜特性

允許的導體橫截面，典型值 0.25平方毫米

連接電纜的大長度 100米

電纜允許的大負載電阻 200Ω

機械數據

尺寸（寬x高x長）29毫米x 2,166毫米x 35.4毫米

外殼材料金屬，鋁

鏡頭蓋材料塑料/ PMMA

端蓋材料壓鑄鋅

凈重2,250克

外殼顏色黃色，RAL 1021

固定類型安裝支架，凹槽安裝，安裝在設備柱上，可旋轉安裝

勞易測光幕接收器：MLC510R14-2100.1配置
