訂購：羅克韋爾AB基座固態型繼電器

規格-700-HF繼電器

電氣額定值700-HF 2極700-HF 4極

聯絡人

感應交流

230V AC

AC 15 @ 700 VA

AC-1 @ 3000伏安

1 hp @ 240伏交流電

120V交流電1/2 Hp @ 120V交流電

直流DC-1

12 A @ 30V直流

0.5 A @ 110V直流

0.25 A @ 220V直流

交流12 A電阻@ 250 V AC（每極）

DC 12 A @ 30 V DC（每極）

工作范圍AC 80…110％額定電壓

直流80…110％額定電壓85…110％額定電壓

額定功率AC（50 Hz）1.5 VA 2 VA

直流1 W 1.3 W

保持電壓AC 80％額定電壓

直流60％額定電壓

必須壓降電壓AC 20％額定電壓

直流10％額定電壓

絕緣電壓250V AC

設計規范/測試要求

介電耐壓極對極2500V AC

接觸極2500V AC

機械

防護等級開放式（插座）

機械壽命作業20 x 106

開關頻率操作3600 / hr

線圈電壓請參閱產品選擇

標稱電壓下的工作時間

在20°C

拾取8毫秒10毫秒

丟失3毫秒4毫秒

*大工作速率4 Ops / s

震動15 G

沖擊15克

環境因素

工作溫度–40…+ 70°C（–40…+ 268°F）

儲存–50…+ 80°C（–89…+ 176°F）

海拔2000 m（6560 ft）

施工

絕緣材料模壓高介電材料

外殼透明防塵罩

接觸材料銀鎘。氧化物

特性

提供 3 A（阻性）*大連續負載輸出電流

提供 264V 交流或 52.8V 直流*大負載電壓選項

提供 4…24V 直流控制/輸入電壓選項

在控制電壓和輸出電壓之間通過光耦合器或光電可控硅進行隔離

提供明亮狀態指示燈，用于監視輸入/邏輯開/關

與 700-HN116 插座兼容

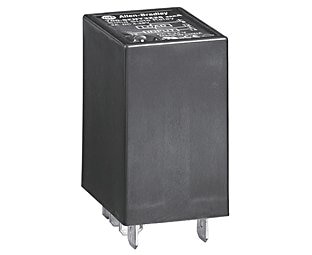

產品圖片
