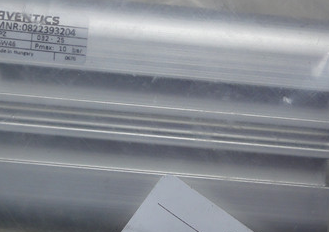

0822334512，AVENTICS微型氣缸配置說明

特性

按照標準 ISO 6432

? 10-25 mm

大行程： 1300 mm

集成式鉤形安裝件

堅固的結構

潤滑材料符合標準 ISO 21469

可選：貫通式活塞桿，模塊化密封系統，耐熱，ATEX

顆粒大小 max.  50 μm

壓縮空氣中的含油量  0 ... 5 mg/m3

確定活塞推力的壓力  6.3 bar

氣缸管子  不銹鋼

活塞桿  不銹鋼

活塞  黃銅, 鋁材

前端蓋板  鋁材, 陽極氧化處理

后蓋  鋁材, 陽極氧化處理

密封  丙烯樹膠 聚氨酯

鎖緊環螺母  鋼, 鍍鋅

用于活塞桿的特殊螺母  鋼, 鍍鋅

防塵圈  聚氨酯

通過 ATEX 的氣缸（帶標記 II 2G c IIB T4 / II 2D c IP65 T135°C X）可以在網絡配置器中生成。

ATEX 氣缸的使用溫度范圍為 - 20 °C ... 50 °C 。

壓力露點必須至少于環境和介質溫度 15 °C ，并且允許的溫度為 3 °C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變。

0822431301

0822432301

0822433301

0822434301

0822430302

0822431302

0822432302

0822433302

0822434302

0822430303

R480609773

R412009548

R480609780

R480609781

0822431303

0822432303
