闡述SCHMALZ的真空發生器亮點介紹
技術詳情
產品亮點...
高效節能噴嘴技術
尺寸緊湊，由極為耐用的塑料制成
按入式接頭
DIN導軌連接點

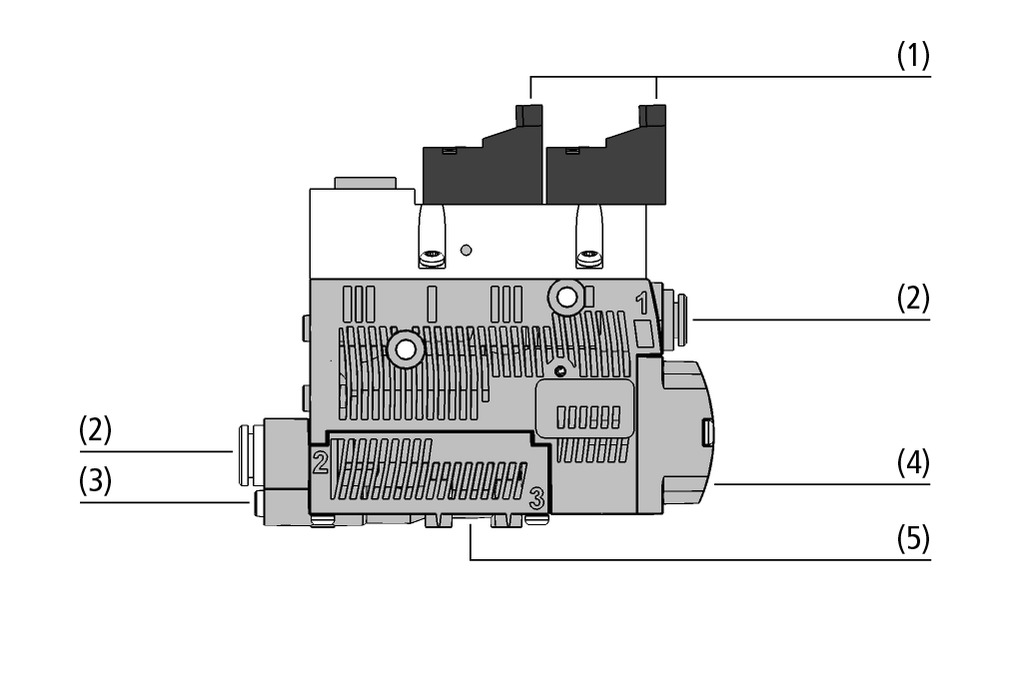

技術圖紙
基本模塊由高強度塑料制成
集成氣動閥（1），常開或常閉功能
氣動連接（2）采用按入式快接接頭
螺絲（3）調整輕型工件吹氣強度
開放式消音器（4）
可采用DIN導軌安裝（5）
YS...
抽吸量更大，壓縮空氣消耗少
緊湊、耐用單元；可直接安裝在搬運系統上
節省螺紋接頭數量
安裝簡單；還可安裝在開關柜內

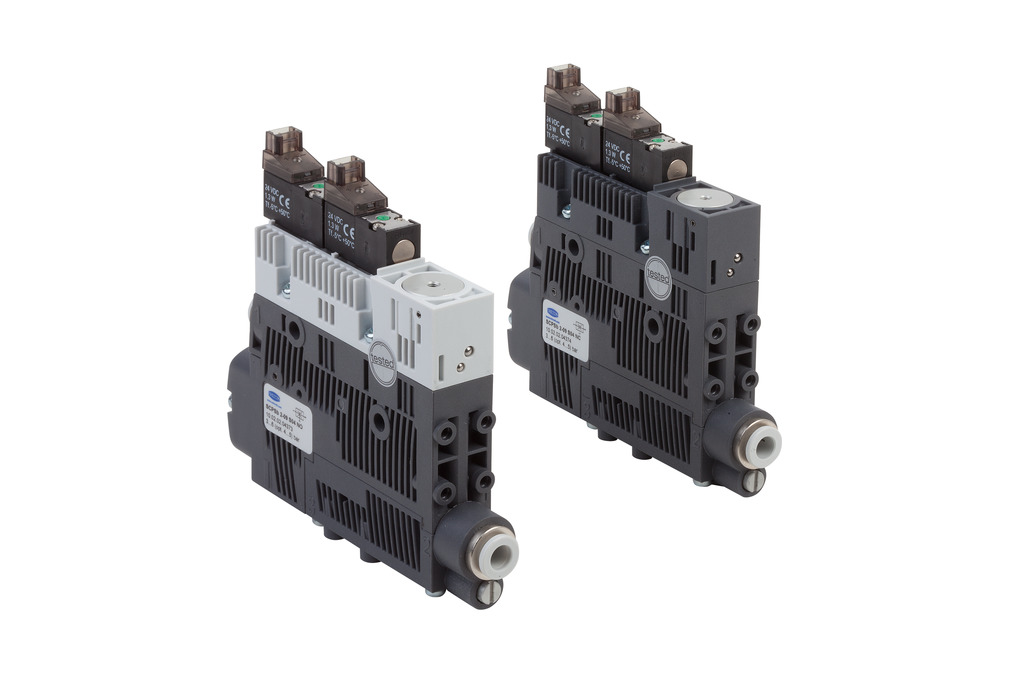

集成式真空發生器 SCPSb
用于搬運氣密和輕微透氣工件
自動化系統中的真空產生
用于機器人搬運應用和線性軸上
用于需要高動態抓取工件且空間有限的系統
型號表
SCPSb 07 S04 NO
10.02.02.04129
集成式真空發生器
噴嘴尺寸:07
連接方式:氣管 D6(1)-D6(2)
*大抽吸速率:16,0 l/min
耗氣量 (吸氣):22,0 l/min
*大真空度:-850 mbar
控制:常開
數量（件）
SCPSb 07 S04 NC
10.02.02.04130
Schmalz Select.Schmalz Select.
集成式真空發生器
噴嘴尺寸:07
連接方式:氣管 D6(1)-D6(2)
*大抽吸速率:16,0 l/min
耗氣量 (吸氣):22,0 l/min
*大真空度:-850 mbar
控制:常閉
數量（件）
SCPSb 10 S04 NO
10.02.02.04131
集成式真空發生器
噴嘴尺寸:10
連接方式:氣管 D6(1)-D6(2)
*大抽吸速率:33,0 l/min
耗氣量 (吸氣):46,0 l/min
*大真空度:-850 mbar
控制:常開
數量（件）
SCPSb 10 S04 NC
10.02.02.04132
集成式真空發生器
噴嘴尺寸:10
連接方式:氣管 D6(1)-D6(2)
*大抽吸速率:33,0 l/min
耗氣量 (吸氣):46,0 l/min
*大真空度:-850 mbar
控制:常閉
數量（件）
SCPSb 15 S02 NO
10.02.02.04133
集成式真空發生器
噴嘴尺寸:15
連接方式:氣管 D6(1)-D8(2)
*大抽吸速率:62,0 l/min
耗氣量 (吸氣):98,5 l/min
*大真空度:-850 mbar
控制:常開
數量（件）
SCPSb 15 S02 NC
10.02.02.04134
集成式真空發生器
噴嘴尺寸:15
連接方式:氣管 D6(1)-D8(2)
*大抽吸速率:62,0 l/min
耗氣量 (吸氣):98,5 l/min
*大真空度:-850 mbar
控制:常閉
數量（件）
SCPSb 2-07 S04 NO
10.02.02.04371
集成式真空發生器
噴嘴尺寸:2-07
連接方式:氣管 D6(1)-D6(2)
*大抽吸速率:32,2 l/min
耗氣量 (吸氣):22,0 l/min
*大真空度:-850 mbar
控制:常開
數量（件）
SCPSb 2-07 S04 NC
10.02.02.04372
集成式真空發生器
噴嘴尺寸:2-07
連接方式:氣管 D6(1)-D6(2)
*大抽吸速率:32,2 l/min
耗氣量 (吸氣):22,0 l/min
*大真空度:-850 mbar
控制:常閉
數量（件）
SCPSb 2-09 S04 NO
10.02.02.04373
集成式真空發生器
噴嘴尺寸:2-09
連接方式:氣管 D6(1)-D6(2)
/大抽吸速率:45,5 l/min
耗氣量 (吸氣):40,5 l/min
/大真空度:-850 mbar
控制:常開
數量（件）
SCPSb 2-09 S04 NC
10.02.02.04374
集成式真空發生器
噴嘴尺寸:2-09
連接方式:氣管 D6(1)-D6(2)
/大抽吸速率:45,5 l/min
耗氣量 (吸氣):40,5 l/min
/大真空度:-850 mbar
控制:常閉
數量（件）
SCPSb 2-14 S02 NO
10.02.02.04375
集成式真空發生器
噴嘴尺寸:2-14
連接方式:氣管 D6(1)-D8(2)
/大抽吸速率:67,2 l/min
耗氣量 (吸氣):82,0 l/min
/大真空度:-850 mbar
控制:常開
數量（件）
SCPSb 2-14 S02 NC
10.02.02.04376
集成式真空發生器
噴嘴尺寸:2-14
連接方式:氣管 D6(1)-D8(2)
/大抽吸速率:67,2 l/min
耗氣量 (吸氣):82,0 l/min
/大真空度:-850 mbar
控制:常閉
數量（件）
產品圖片
