手動操作PHOENIX的交換機YS

PLC-SC-S/H - 2980733

YS

僅6.2 mm寬

浮地確認觸點

螺釘連接，彈簧連接或直插式連接

PLC-RELAY集成了開關（操作： 手動），螺釘連接，安裝在DIN導軌NS 35/7.5上，輸入電壓≤ 72 V DC

產品圖

應用圖		應用圖
電路圖

數據表的展示

本產品的安全須知

安全須知

?安裝，使用和維護操作僅供合格的電工技術人員進行。請遵守提到的安裝說明。

設置和使用時，請遵守現行的安全規定和標準，國家安全標準和一般技術規則。

可在以下位置找到技術安全功能

本文檔和證書（以及其他批準書）中，

適當時）。

?為了防止機械損壞或

電氣設備，將設備安裝在相應的外殼中

防護等級符合IEC 60529。

?繼電器模塊的用戶必須遵守以下規定：

接觸，電氣和電子設備受到的噪聲排放要求。

?在高負荷下以及

感性負載，應提供保護電路

觸點（例如，續流二極管，壓敏電阻，電路

RC）上的負載。這樣可以防止出現聯軸器

設施其他元件上的干擾電壓。繼電器還可以延長使用壽命。

?當通過PLC卡控制PLC-R?或

交流輸出接近開關，監視剩余電流和小負載電流。避免配對

控制側的電壓。

2.簡要說明

PLC -...- S / ...開關塊允許執行

通過組合使用“手動”，“ 0”和“自動”功能

只需使用帶橋的PLC-INTERFACE塊

PLC可插拔。 PLC輸入電壓模塊

可以使用≤72 V DC。切換位置

通過干觸點返回“自動”。

開關模塊適用于開關很少的應用，例如。調試，

測試，手動/緊急控制級別。

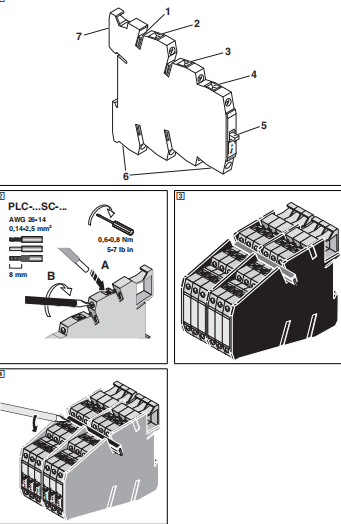

3.功能要素（?）

1個跳線系統觸點

2輸出

3“手冊”條目

4“自動”輸入

5手動開關

6電隔離回觸點

7卡入腳

4.安裝

4.1連通性

UL標志：使用經認可的銅電纜
