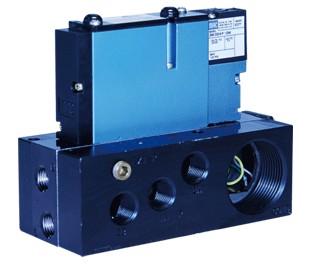

MAC小四通電磁閥使用條件45A-AC1-DDAA-1BA-DC24V

簡介

MAC四通閥：閥體上有4個氣口，一個進氣口，一個排氣口，和兩個氣缸口（一個常開，另一個常閉），它們的主要作用是控制雙作用氣缸。氣口一般用IN，A，B，，EXH表示。

　　位  置：閥體中的閥芯相對于閥體上氣口的相對位置數。（常見的為二位、三位）。

　　直動式：控制器（電磁鐵或氣控頭等）直接作用于閥芯上。

　　管  接：管子能與閥體直接連接。

　　串  接：模塊化的閥體，可用專用螺絲串接起來，根據需要可隨意增加或減少閥體數量，有公共的進、排氣口。

　　座  接：閥體安裝在一個含有所有接口的底座上的結構。

功能：4/2

　　接囗尺寸：1/4”-1/8”

　　流量（）：0.8 Cv

　　安裝方式：管接/串接

　　技術參數：

　　介質：壓縮空氣，真空或惰性氣體

　　壓力范圍：內先導：20to150PSI；外先導：真空到150PSI

　　流量：管接：1/8”（0.6Cv），1/4”（0.7Cv）,串接：0.8CV

　　電壓范圍：正常電壓的-15%到+10%

　　功耗：1.0W-17W; inrush:14.8VA  Holding:10.9VA

　　反應時間

　　24VDC(8.5W):通電: 6.4ms    斷電:8.5ms

　　120VAC/60  :通電:4-10ms   斷電:7-13ms

　　速度：11000次/分鐘

使用說明:

1、MAC電磁閥45A系列介質：壓縮空氣，真空或惰性氣體。

2、MAC電磁閥45A系列流量范圍：1.8W：(0.14)Cv，5.4W：(0.2)Cv。

3、MAC電磁閥45A系列壓力范圍：真空到120PSI,電壓范圍：正常電壓的-15%到+10%。功耗：1.8-12.7W。

4、MAC電磁閥45A系列反應時間24VDC(5.4W)通電：6ms，斷電2ms；120/60通電：3-8ms,斷電2-7Ms。速度：14000次/分鐘。
