寶德6014系列電磁閥安裝注意事項，501251

6014型直動式電磁閥可單個或組合安

裝，適用于多種介質。標準供貨具有多種閥

體材質，也適用于工藝真空。

連接口

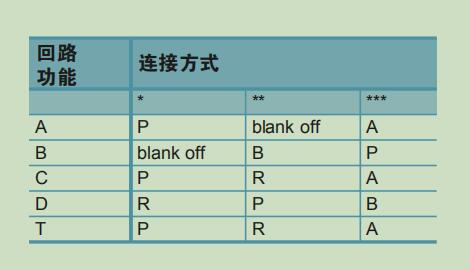

圖中標有*、**或***處，連接口根據(jù)上表

標注。回路功能A或B中不用的接口用堵頭或

螺帽封堵。

底板安裝

用作其它回路功能

回路功能C、D和T的閥門裝有不同的彈簧。如用作其它回路功能，

其允許工作壓力會發(fā)生變化（參見上表）。

閥門訂貨表（其它形式可按需提供）

黃銅閥體，螺紋接口，F(xiàn)PM密封，不帶電纜插座

底板安裝時，請注意允許的負載周期

（5W式連續(xù)工作，8W式60%間歇工

作）。底板的壓力口標有P（R），輸出口

標有A（B）。只有相同功能的口才能連接

在一起。

如工作壓力與標簽上相符，6013型兩

位兩通閥可以與6014型回路功能C（不是

D或T！）的兩位三通閥安裝在同一底板上

。在考慮了閥門功能的前提下，該底板也

可擴展。用連接壓力口P（R）的O形連接

夾可以將幾個底板連接在一起。

注意！必須用蓋板（參見附件）封堵

未用的、敞開的閥門接口。

閥門訂貨表

不銹鋼閥體，螺紋接口，F(xiàn)PM密封，不帶電纜插座

尺寸[mm]

形式  A B C

螺紋接口 G 1/8 32 20.8

不帶手動開關 G 1/4 46 26.8

螺紋接口 G 1/8 32 20.8

帶手動開關 G 1/4 46 26.8

底板連接 – 32 14.3
