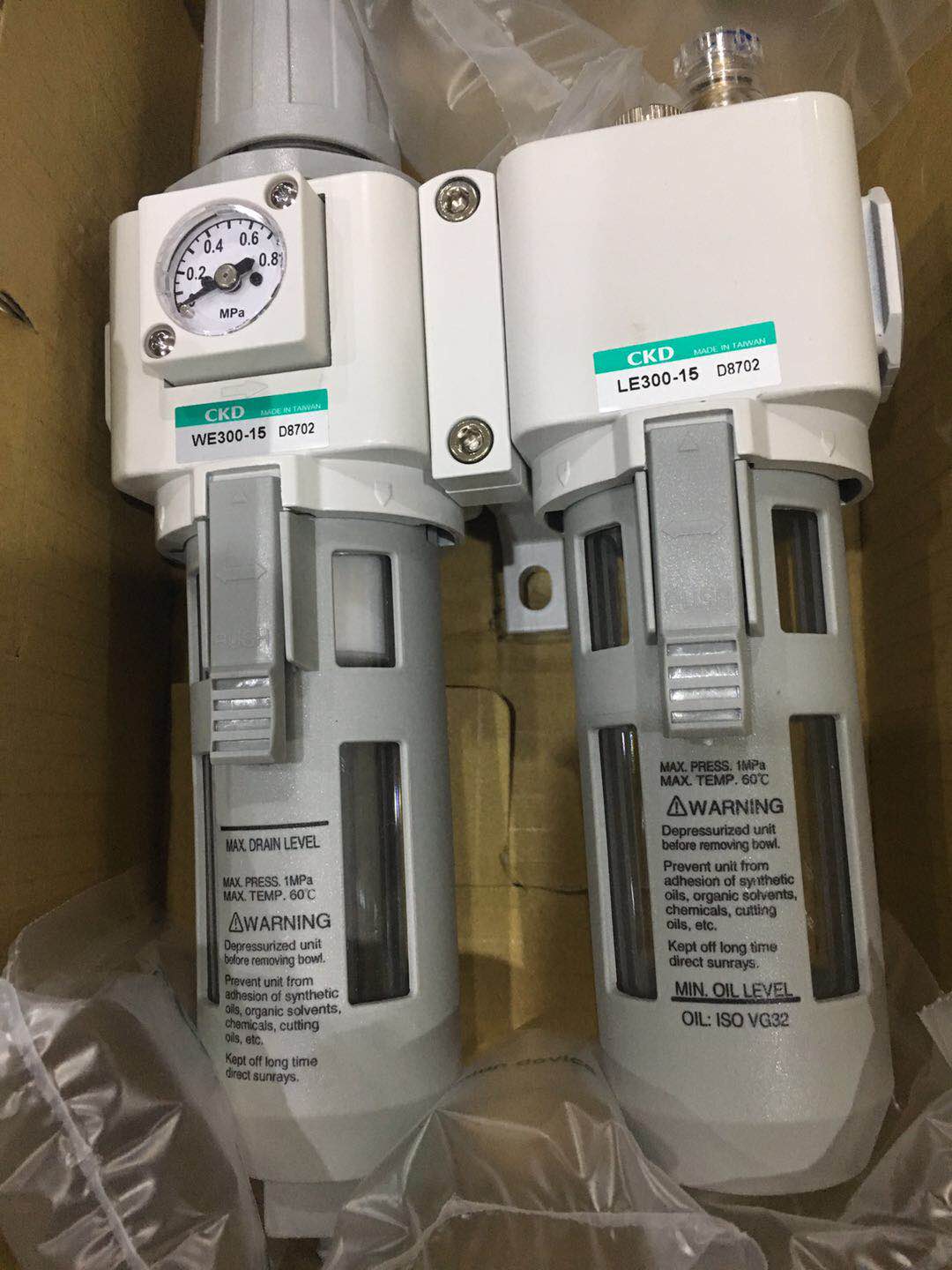

CKD氣源處理件WE300-15，LE300-15有圖片

產品特點

1.具有體積小、重量輕、xn好、使用方便、外形美觀等特點；

2.采用模塊式聯接、可單獨或組合使用，安裝方便，方形壓力表采用內嵌式結構，節省安裝時間；

3.排水部分有手動排水和新型快插式無壓力排水及自動排水三種形式可供選擇；

4.減壓閥調壓精度高，流量、壓力特性好，使用壽命長，調節手輪調整靈活、平穩，具有自鎖功能，適用于震動場合；

5.油霧器采用新型油量調節機構，可實現不停氣加油，內置流量傳感器，因此起霧流量，油霧顆粒細，傳輸距離遠。

F.R.L組合是由過濾器、減壓閥及油霧氣一體化組成的。

構成元件WE300 WE400油霧器LE300 LE400

使用流體壓縮空氣

高使用壓力 MPa 0.99（注1、注2）

耐壓力 MPa 1.5

使用溫度范圍 560（但是，不得凍結）

過濾度m 5

設定壓力范圍 MPa 0.050.85 0.10.85

配管口徑M5 Rc1/8、Rc1/產品重量 kg 0.2 0.3

型號 EAC1000/EAC2000 EAC3000 EAC4000 EAC5000

 使用壓力     Mpa 1.0

 允許耐壓力       Mpa 1.5

 使用溫度        ℃ 0~60

 過濾精度        μm 5或40

 設定壓力范圍     Mpa 0.05~0.85

 少滴液流量 m3/min(ANR) 0.015 0.03 0.065 0.19

 溢流壓力        Mpa 設定壓力+0.05

 儲油量          ml 20 85 170 -

 廢水儲存容量    ml 12 45 80 -

 使用油 1級渦輪機油(ISO VG 32) (不可使用錠子油)

 接管螺紋         G 1/8、1/4 1/4、3/8、1/2 3/8、1/2(3/4為變徑接頭使用 3/4、1

 注意事項 注：1、確認系統內沒有承受壓力之后，再裝卸杯子、杯子護罩；

    2、少滴液流量是指在設定壓力為0.5MPa的基礎上，每分鐘5滴渦輪油的滴液流量
