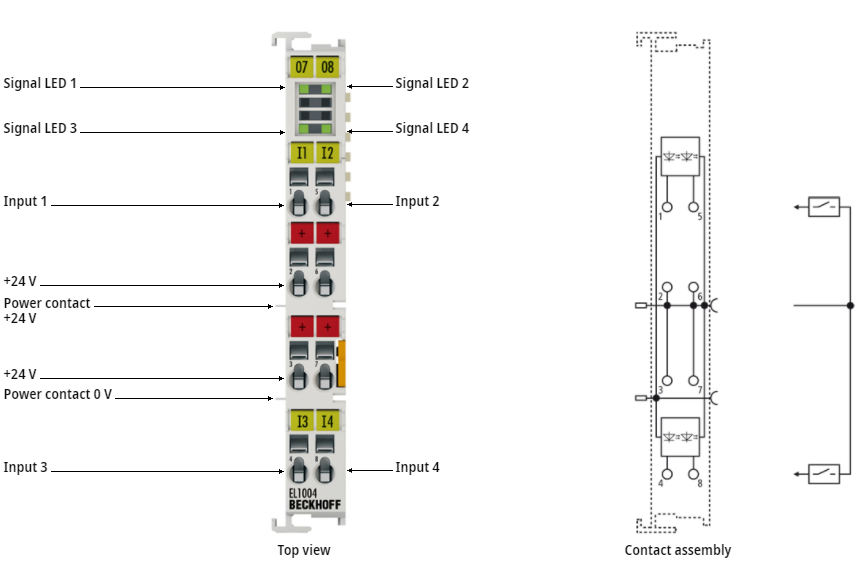

簡單介紹倍福EL1004端子模塊

工作原理:

BX 系列特別適用于模塊化機器概念。在網絡內，總線端子控制器可以通過現場總線接口與其他系統部件交換數據。實時時鐘支持分散的應用程序，其中星期幾或時間起著重要作用。該系列的應用領域與 BC 系列相似，但由于內存更大，BX 可以執行更復雜和更大的程序，并且可以在本地管理更多數據（例如歷史和趨勢數據記錄），然后依次通過現場總線獲取。

與所有其他 Beckhoff 控制器一樣，TwinCAT 自動化軟件是參數化和編程的基礎。 BX 設備根據的 IEC 61131-3 標準以編程語言 IL、FBD、LD、SFC 或 ST 進行編程。因此，用戶可以使用熟悉的 TwinCAT 工具，例如PLC 編程接口、系統管理器和 TwinCAT Scope。可選擇通過串行端口 (COM1) 或通過 Beckhoff FC310x PC 現場總線卡通過現場總線交換數據。

也使用 TwinCAT 進行配置?，F場總線接口、SSB 總線和實時時鐘可以通過系統管理器進行配置和參數化。系統管理器可以讀取所有連接的設備和總線端子。參數化后，配置通過串行接口保存在 BX 上，以后可以再次訪問。

BX3100 總線端子控制器具有一個 PROFIBUS 從接口，可自動檢測高達 12 Mbaud 的波特率，以及一個用于地址分配的地址選擇開關。多可以與控制器交換 244 字節的輸入和 244 字節的輸出。

設計形式緊湊的端子外殼，帶信號 LED 端子外殼，帶可插拔接線層

材料聚碳酸酯

尺寸（寬 x 高 x 深）12 毫米 x 100 毫米 x 68 毫米

安裝在 35 mm DIN 導軌上，符合 EN 60715 帶鎖

通過雙槽和鍵連接并排安裝

BZxxx 系列的標記標簽

實心導體 (e)、柔性導體 (f) 和套圈 (a) 接線：用螺絲刀驅動彈簧

一個單元由帶有多達 64 個總線端子和一個總線終端端子的 BX3100 總線端子控制器組成。使用終端總線擴展系統，多可以連接 255 個總線終端?？刂破魍ㄟ^ COM1 或 FC310x PC 現場總線卡的 PROFIBUS 接口進行編程。

BX 系列總線端子控制器在設備和性能方面位于 BC 系列總線端子控制器和 CX 系列嵌入式 PC 之間。 BC 和 BX 的主要區別在于 BX 更大的內存和擴展的接口。此外，還集成了兩個串行接口，用于編程和連接更多串行設備。該設備本身包括一個發光的液晶顯示器，兩行每行 16 個字符，一個操縱桿開關和一個實時時鐘。其他外圍設備，例如顯示器，可通過集成的 Beckhoff 智能系統總線 (SSB) 連接。
