功能介紹倍加福P+F發射器電源KFD2-STC5-Ex1

產品簡介：

德國倍加福P+FSMART發射器電源KFD2-STC5-Ex1

一般規格：

信號類型 模擬輸入

功能安全相關參數

安全完整性等級 (SIL) 安全等級 2

供應

聯系 電源軌或端子 14+、15-

額定電壓 18 ... 30 伏直流電

波紋 在供應公差范圍內

功耗 大負載時≤ 1 W

能量消耗 大負載時≤ 1.6 W

輸入

連接端 場邊

聯系 端子 1+、2-、3

輸入信號 4 ... 20 毫安

開路電壓/短路電流 端子 1+、3：23 V / 25 mA

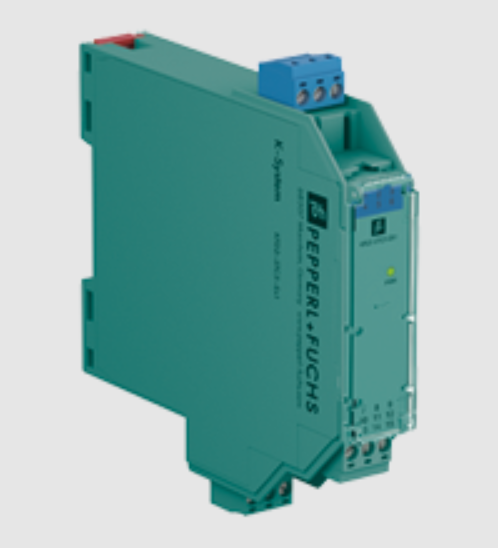

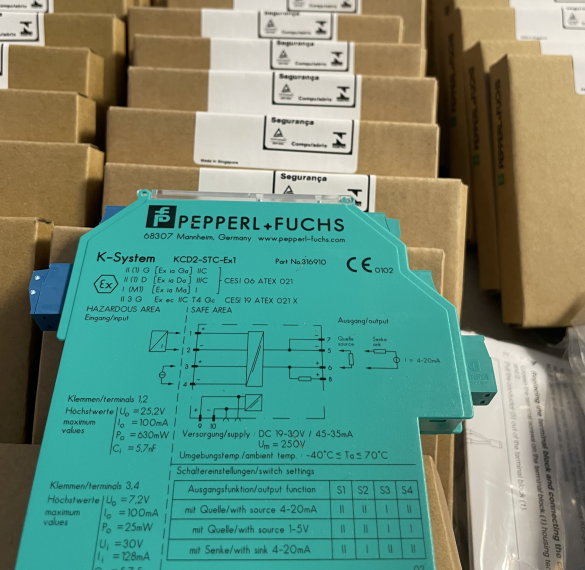

產品圖片：

輸入電阻 大限度。265 Ω 端子 2-、3，大值 330 Ω 端子 1+、3

可用電壓 20 毫安時≥ 16 伏；≥ 20 V，4 mA，端子 1+、3

輸出

連接端 控制端

聯系 terminals 7+, 8-, 9- (sink)

terminals 7-, 8+, 9+ (source)

查看附加信息

加載 0 ... 800 歐姆

輸出信號 4 ... 20 mA（過載 > 25 mA）

波紋 大限度。50 微安有效值

電流隔離：

輸出/電源 功能絕緣，額定絕緣電壓 50 V AC

指標/設置

顯示元素 引領

標簽 前面的標簽空間

環境條件：

環境溫度 -20 ... 70 °C (-4 ... 158 °F)

機械規格

防護等級 IP20

聯系 螺絲端子

的 約 150 克

方面 20 x 124 x 115 毫米（0.8 x 4.9 x 4.5 英寸）（寬 x 高 x 深），外殼類型 B2

安裝 在 35 毫米 DIN 安裝導軌上
