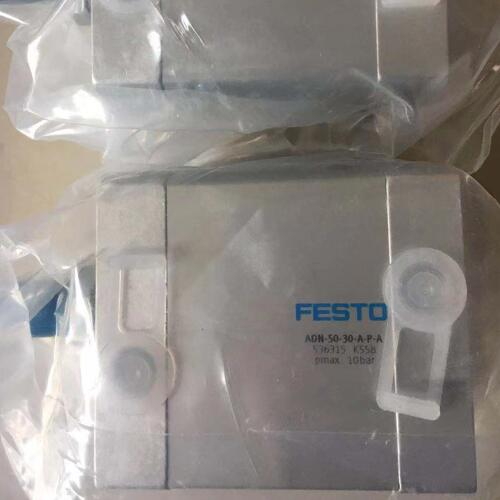

ADN-50-15-A-P-A FESTO緊湊型氣缸訂貨方式

參數作用:

S2 雙端活塞桿 用于兩端工作，推進和返回行程的力相同，用于安裝外部擋塊

S6 耐高溫密封件 耐受 120°C

S10 活塞速恒速運動（慢速） 適用于以恒定、無抖動的速度慢速在氣缸的整個行程內運動。

活塞桿端部 外螺紋

位置檢測 通過接近開關

符號 00991217

派生型 一端活塞桿

工作壓力 0.06 MPa ... 1 MPa

工作壓力 0.6 bar ... 10 bar

工作模式 雙作用

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

集成緩沖，用于吸收殘余能量

? 具有非同一般的緩沖特性以及的摩擦系數，使用壽命長

? 易于安裝，安裝附件齊全，可用于幾乎任何一種安裝形式

EL 帶終端位置鎖定 正鎖定終端位置，作為掉落保護。如果出現壓降，活塞桿被固定在終端位置，防止掉落

Q 方形活塞桿 抗扭轉。用于正確方向進給

R3 高耐腐蝕等級 氣缸所有外表面符合耐腐蝕等級 3，符合 Festo 標準 940 070

? 派生型眾多，靈活性

緩沖 兩端帶彈性緩沖環/墊

安裝位置 可選

符合標準 ISO 21287

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

環境溫度 -20 °C ... 80 °C

端位的沖擊能量 1 J

6 bar 時的理論力值，返回行程 1057 N

? 用接近開關電子式感測位置

F1A 鋰電池設施專用 氣缸不含銅、鋅和鎳 (? 1%)

S1 加強型活塞桿 提高側向力。所能吸收的側向力是一個基本型氣缸的數倍

ADN-50-15-A-P-A FESTO緊湊型氣缸訂貨方式
